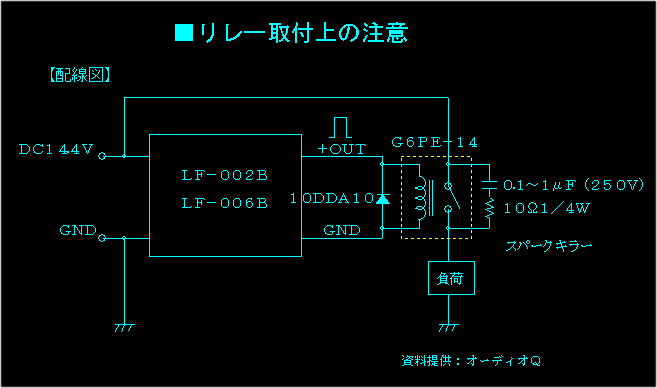

【注意！】リレーのコイル側は誘導負荷になりますのでOFF時の逆起電力保護用としてダイオードを逆向きに入れてください。 またスイッチ側は接点にアークが発生しないように コンデンサーと抵抗を直列にしたものを付けると接点の寿命を伸ばすことができます。この場合電流が大きい程コンデンサー容量を大きくします。 このダイオードやコンデンサーと抵抗のセットの部品のことをサージキラーとかスパークキラーとか呼ばれています。ノイズの低減用としても使用されます。 スイッチ側も誘導負荷（コイル系）の場合は負荷の両端にコンデンサーと抵抗を同じようにつけます。
