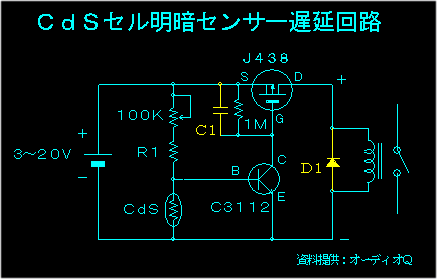

◆出力を安定させるにはFETのG-S間の電圧を安定させる必要があります。方法としてはG-S間にコンデンサを追加します。 動作は遅延OFF回路となります。コンデンサの容量が大きいほど遅くなります。
12V入力でC1=1μFで約2〜2.5秒の遅延OFF回路となります。
【追加部品】
C1:0.1〜10μF/25V(積層セラミック、電解コンデンサなど)
D1:10DDA10(コイル逆起電力保護用)
