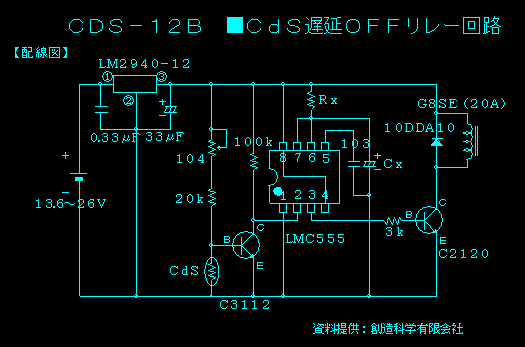

◆明るい時はCdSが0Ωに近付きC3112はOFFとなります。OFFの時にタイマIC555の（2）を"H"にしておく必要があるのでプルアップ抵抗で電位を"H"にしています。
暗くなるとCdSの抵抗値が大きくなりC3112がONになります。ONになると（2）は"L"になり出力（3）が"H"になります。したがってC2120がONとなりリレーが駆動されます。ONの保持時間はCxとRxで決まります。
遅延OFF時間はT＝1.1CRで計算します。例Rx＝200k、Cx＝10μFの場合約2.2秒となります。
