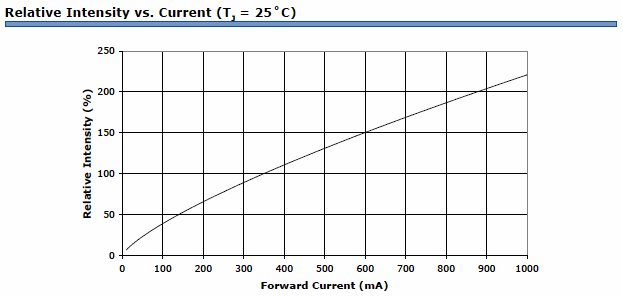

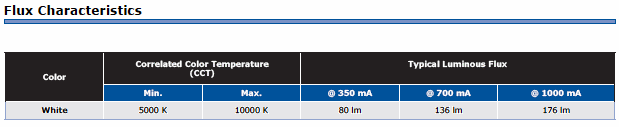

今日のメニュー: Cree XLamp 7090 XR-E をテストしてみる。 CREEの高効率パワーLEDをRSU-2350DCを使って2セルで点灯してみます。 通常は基板にリフローハンダで実装するべきですが設備はないのでLEDを基板にシリコーンで接着し LED上部にある電極と基板の間をφ0.3スズメッキ線でジャンプ配線しています。 このLEDは最大1000mAまで流すことができます。1000mA時の電力は換算で約3.7Wです。 350mAでも80ルーメンと効率がよく従来の3W相当の明るさになります。700mAでは従来の5W相当になります。 一般的に言えることなんですが電流が少ないほど発光効率はよくなっています。(下図参照) 順電圧(3.3V)が低いためか350mAの駆動ですが発熱は非常に少ないです。 RSU-2350DCも新しく開発されたICを使用していて350mA/2セルで約88%と高効率です。 こちらで販売しております。 CREE XLamp / RSU-2350DC 2007-02-10 |
* |
