LED点灯実験


今日のメニュー: パワーFlux・3素子3528チップLED用基板を実装してみる。

この基板はFlux LEDと3素子3528チップLEDと兼用の基板です。
IC(LM317EMP)と抵抗を使用して高精度の定電流回路にしています。
パワー系Flux LEDに対応できるように基板の銅箔面積(パターン)を最大にして放熱性を高めています。

回路はLEDが3個直列になっています。電源電圧範囲はDC12.5〜15Vです。(LEDのVfが3V以上の場合)
電圧が15V以上の場合や赤・黄FluxなどのVfが低い場合は外付け抵抗を追加して電圧を下げてください。

基板は3つに分割できます。分割する場合はハンダ面のパターンをカッターで切断してから折ってください。(注意!)
Flux LEDと3素子3528チップLEDと兼用の基板ですが両方同時には使用できません。

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

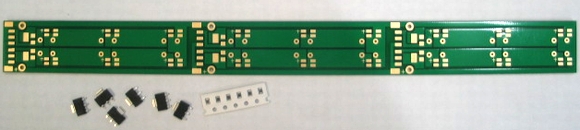

上の写真が基板セット一式となります。電流値は20〜138mAまで用意しましたので必要な電流値を選択できます。

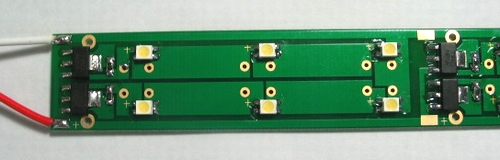

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ 3素子3528(18個)

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ Flux0.5W白色(9個)

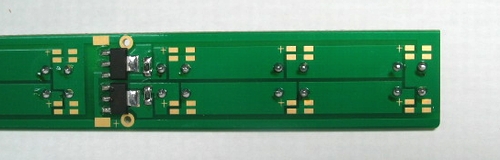

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ Fluxのハンダ部

20〜62mA仕様(Fluxのみ)の場合はIC×3個、抵抗3個となります。写真の上下どちらか片方だけ取り付けてください。


こちらで販売しています→ Flux LED チップLED


2008-09-18

*
