LED点灯実験 |

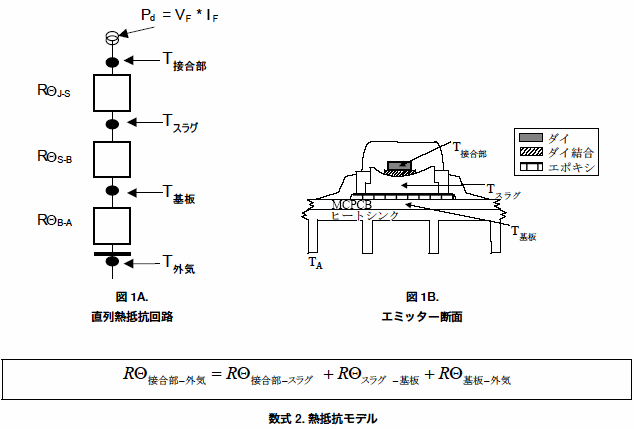

今日のメニュー: Rebel Cool White×3個を銅基板に実装してみる。 この銅基板はLUXEON RebelのLEDを3個実装できるように製作した銅基板です。 回路は各LEDが独立した構成になっていて各LEDの+-の電極が用意されています。 従ってRGB(赤緑青)を実装してフルカラーLEDとしても使用できるようにしています。 80ルーメンの白色LEDを3個実装して240ルーメン/直列接続350mA(3.3W)を出すことができます。 LEDの実装は社内にてリフローハンダしています。 【下記条件の場合の熱抵抗値】 ジャンクション温度=150×0.9=135℃(余裕率90%) 周囲温度Ta=50℃ 電力Pd=3.15×0.35×3=3.3W(Rebel 3個 350mAドライブ) 銅基板(J-B)=11.25℃/W シリコン接着剤の熱抵抗値=2.5℃/W 以上の条件で計算 熱抵抗値(J-A)=(135-50)÷3.3=25.7℃/W 熱抵抗値(B-A)=25.7-11.25-2.5=約12.0℃/W 必要なヒートシンク=12.0℃/W以下のものを使用する。(0.7倍ぐらいで余裕をみて決めてください) ※周囲温度など動作環境によって大きく変わりますので注意してください。 【参考図:Lumileds社の放熱設計資料から】 こちらで販売しています→ Rebel Cool White ヒートシンク 2008-10-08 |
* |
