3228 True Whiteを直列2個x並列6列の12個使用し、
CRDはF-103Tを各ユニットに並列使用で20mAとし、

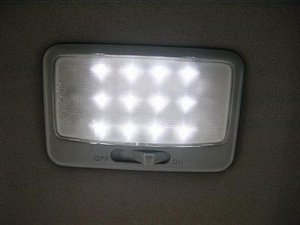

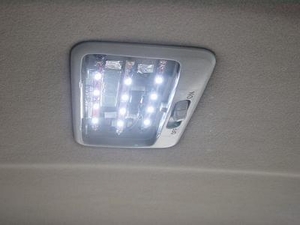

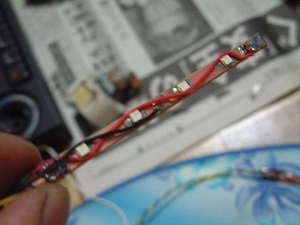

6並列なので12個使っています。 生基板を5mmx100mmの細長にカットし、CRDやLED 取り付け部は溝を作って絶縁。1本の細長基板で 2個直列1ユニットを2並列として、3本の基板を作りました。 ランプを天井から外して、裏側から電源を取ってますが、 リーク電流により、ドアロックしても直後から点灯して しまうので、1KΩの抵抗を1本、並列に入れました。 ランプのレンズが適度に光を拡散してくれて見た目は かなりキレイです。また、肝心の明るさも、電球と比較しても 全く遜色なく十分明るいので満足です。さすがTrue White! この純白は本当にとってもキレイで、超お気に入りです! |
