LED点灯実験


今日のメニュー: LED両面基板にFluxLED を実装してみる。

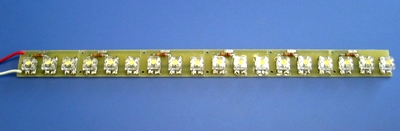

AQ-540Sの両面基板にFluxLEDが実装できそうなのでやってみました。

画像の転写を禁止!
画像の転写を禁止!

今回はAQ-SF03060WCを18個(3×6列)使用しています。

このままではAQ-540Sには実装できませんので下の写真のようにリード部の足を外側へ90°に折り曲げてハンダ部分を作ります。 ストッパー部のところでラジペンを使って(+)(−)1極ずつ同じ方向に折り曲げます。
ちょうど基板のPADの範囲で4本の足をハンダできます。

1列の回路は・・・14.4V→1/4W200Ω→LED→LED→LED→GND・・・となっています。
このパターンが6回路並列の構成になっています。合計18個のLEDが取り付けできます。抵抗は合計6本です。

画像の転写を禁止! 画像の転写を禁止!

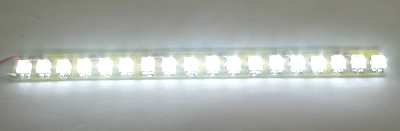

画像の転写を禁止! 点灯した様子。

これでバーLEDができました。Flux LEDでしたらどの色でも同じようにできると思います。



こちらで販売しています。・・・・ LED両面基板(AQ-540S)
