LED点灯実験


今日のメニュー: シチズン照明用10Wを点灯してみる。

シチズン電子の照明用LEDの7W/10W/16Wをラインナップしましたので点灯試験してみます。

シチズン照明用LED-10W白・・・・700ルーメン/900mA、11.8V/900mA(MAX1050mA)

点灯用電源には調光付きのAQPD-1000DCを使って点灯してみました。
この電源はDC入力12〜20Vで出力は5〜16Vです。調光できる範囲は500〜1000mAです。
LEDのVf=11.8Vですので入力電圧は11.8V+4V=15.8V以上必要ですが、実際には15Vで問題ありませんでした。
(※LEDの電圧/電流の実測値は・・・・Vf=11.2V/900mA、Vf=11.6V/1000mA でした。)

放熱用のヒートシンクは計算上では約3℃/Wぐらいのものが必要になります。
ここでは21F154-L50W(2.2℃/W)を使って点灯してみます。

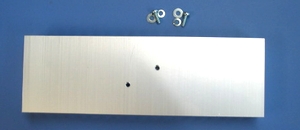

ヒートシンクにビス取り付け用のM3タップを2ヶ所加工します。

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

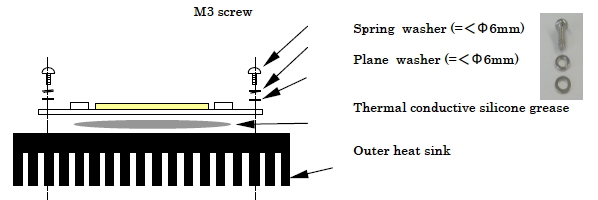

仕様書にあるようにLEDにシリコングリスを塗布し、M3ビス・スプリングワッシャ・ワッシャでLEDを固定します。

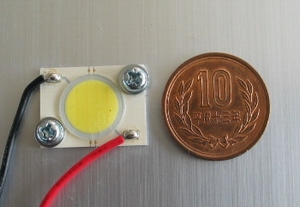

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ LED固定と大きさ

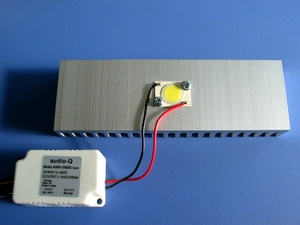

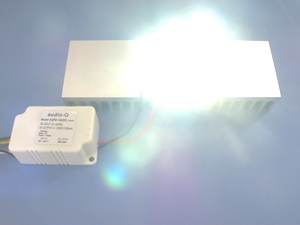

配線と点灯の様子(DC15V入力、出力1000mA定電流)

LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ


こちらで販売しています→ シチズンLED AQPD-1000DC
