LED点灯実験


今日のメニュー: 複数基板の点灯方法の例について。

日亜化学、Lumileds、の3連/6連銅基板の点灯方法の例を作図してみました。

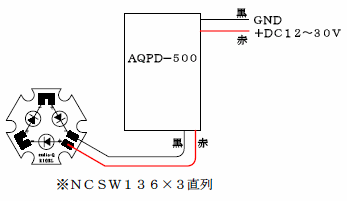

NCSW136TE×3銅基板付(6W)・・・・600ルーメン/550mA、10.5V/550mA(MAX650mA)

【電源】・・・DC12V〜30V
【ヒートシンク】・・・17F50-L50Bなど
【配線例】
LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

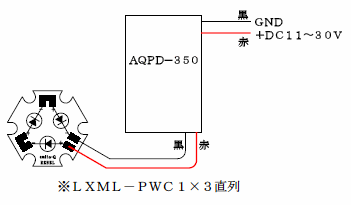

LXML-PWC1-0080×3銅基板付(3.3W)・・・・240ルーメン/350mA、9.45V/350mA

【電源】・・・DC12V〜30V
【ヒートシンク】・・・20PB43-L30Bなど
【配線例】
LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

NCSW083BT×6銅基板付(6W)・・・・600ルーメン/300mA、9.9V/300mA(MAX350mA)

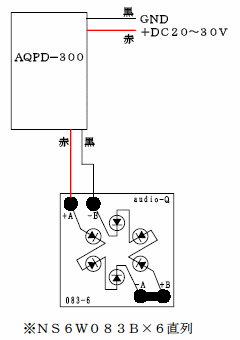

↓電源電圧が高い(20〜30V)場合です。

【電源】・・・DC20V〜30V
【ヒートシンク】・・・17F50-L50Bなど
【配線例】
LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

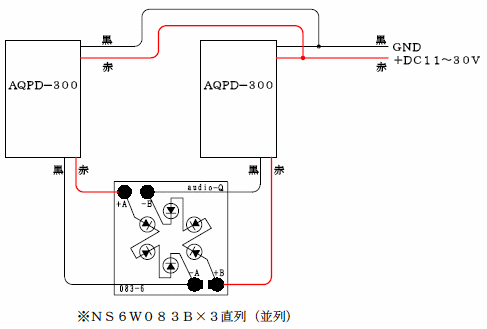

↓電源電圧が低い(12〜20V)場合です。

【電源】・・・DC12V〜30V
【ヒートシンク】・・・17F50-L50Bなど
【配線例】
LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

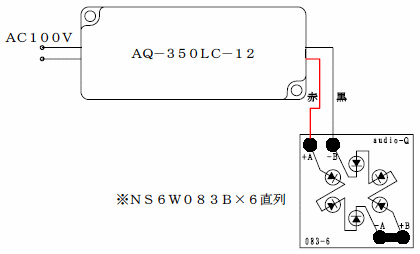

↓弊社の作業台の照明に使用しているシステムです。

【電源】・・・AC100V
【ヒートシンク】・・・φ150×t1.5mmアルミ板に取り付けてZライトのリフレクターに取り付け。
【配線例】
LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ


NCSW183TE×6銅基板付(15W)・・・・1200ルーメン/700mA、10.5V/700mA(MAX800mA)

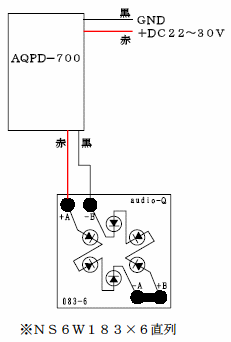

↓電源電圧が高い(22〜30V)場合です。

【電源】・・・DC22V〜30V
【ヒートシンク】・・・21F154-L50Wなど
【配線例】
LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

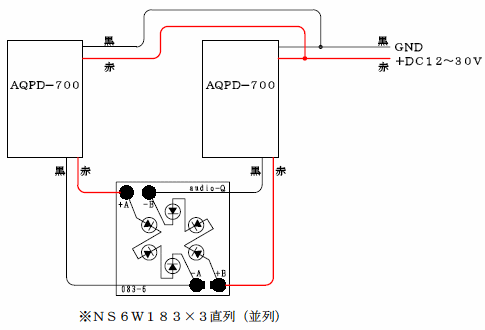

↓電源電圧が低い(12〜22V)場合です。

【電源】・・・DC12V〜30V
【ヒートシンク】・・・21F154-L50Wなど
【配線例】
LED LEDドライバ LED電源 DC-DCコンバータ 昇圧コンバータ

2009-03-12

*
