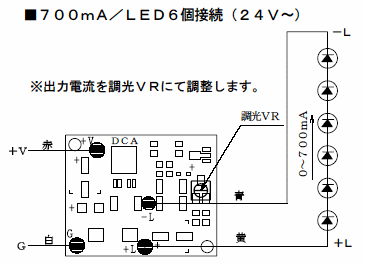

今日のメニュー： 調光付き700mA定電流ユニット（AQPD-701DCA） を測定してみる。
AQPD-701DCAの仕様は入力電圧（DC9〜30V）、出力電流（定電流0〜700mA可変式）です。
負荷（LED）の電流値に合わせて出力電圧は自動調整されます。
使用条件は・・・・入力電圧＞LEDのVf合計＋4V

直流安定化電源を使用して負荷は 日亜RIGEL×3（6W：3個直列）と日亜183×6 （15W：6個直列）をそれぞれ接続してテストしてみました。
任意の電流値を設定し各電流値に対する出力電圧・電流・効率を一覧にしています。
下記の表が実測値です。
出力電圧は電流計の電圧降下がありますのでその分も含んでの値となります。
入力と出力の電力と効率は測定した電圧×電流から計算しています。
DC15V入力 → AQPD-551DCA → NCSW136TE×3銅基板付（6W）
| 入力電圧 | 入力電流 | 入力電力 | 出力電圧 | 出力電流 | 出力電力 | 効率 |
| 15V
| 0.07A
| 1.05W
| 8.6V
| 100mA
| 0.86W
| 82％
|
| 15V
| 0.10A
| 1.50W
| 8.8V
| 150mA
| 1.32W
| 88％
|
| 15V
| 0.17A
| 2.55W
| 9.1V
| 240mA
| 2.18W
| 85％
|
| 15V
| 0.22A
| 3.30W
| 9.3V
| 300mA
| 2.79W
| 85％
|
| 15V
| 0.26A
| 3.90W
| 9.5V
| 350mA
| 3.33W
| 85％
|
| 15V
| 0.37A
| 5.55W
| 9.8V
| 480mA
| 4.70W
| 85％
|
| 15V
| 0.44A
| 6.60W
| 10.0V
| 550mA
| 5.50W
| 83％
|
DC24V入力 → AQPD-701DCA → 183×6LED銅基板付き （15W）
| 入力電圧 | 入力電流 | 入力電力 | 出力電圧 | 出力電流 | 出力電力 | 効率 |
| 24V
| 0.08A
| 1.92W
| 16.9V
| 100mA
| 1.69W
| 88％
|
| 24V
| 0.12A
| 2.88W
| 17.2V
| 150mA
| 2.58W
| 90％
|
| 24V
| 0.20A
| 4.80W
| 17.9V
| 240mA
| 4.30W
| 90％
|
| 24V
| 0.25A
| 6.00W
| 18.1V
| 300mA
| 5.43W
| 91％
|
| 24V
| 0.30A
| 7.20W
| 18.5V
| 350mA
| 6.48W
| 90％
|
| 24V
| 0.43A
| 10.32W
| 19.1V
| 480mA
| 9.17W
| 89％
|
| 24V
| 0.50A
| 12.00W
| 19.3V
| 550mA
| 10.62W
| 89％
|
| 24V
| 0.66A
| 15.84W
| 20.0V
| 700mA
| 14.00W
| 88％
|
こちらで販売しています。・・・・ AQPD-551DCA、AQPD-701DCA
